G6S-2G-Y 信號繼電器

G6S-2G-Y 信號繼電器

產品分類：歐姆龍信號繼電器
產品說明：G6S 表面安裝繼電器 2A級2級小型信號切換用的 國際標準繼電器 ? 長端子形狀，焊接部分的長期連接可靠性提高。（表面安裝端子型） ? 內部為L(zhǎng)形端子形狀，可進行高密度封裝。（表面安裝端子型） ? 利用獨特的焊接部端子構造，在IRS封裝時，端子溫度上升快，確保良好的焊接性。（表面安裝端子型） ? 線圈接點間耐高...
  • 種類
  • 額定/性能
  • 外形尺寸
  • 注意事項

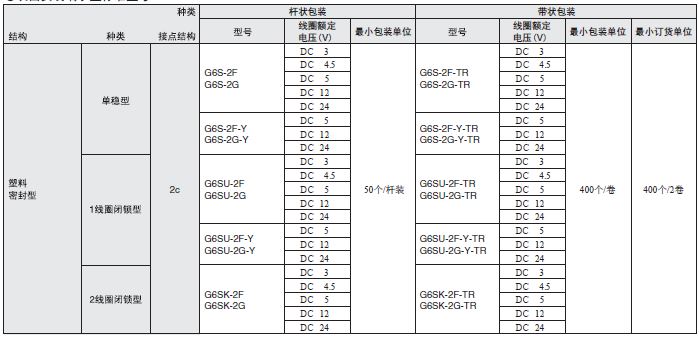

表面安裝端子型標準型號

注1.訂購時，請注明線圈額定電壓（V）。
例：G6S-2F DC3
此外，交付時的包裝標記及標注的電壓規格為□□VDC。
注2.訂購帶狀包裝（表面安裝端子型）時請?jiān)谛吞?hào)末尾加上-TR。
繼電器本體上并沒有-TR標記。（型號末尾無TR標記時為桿狀包裝。）

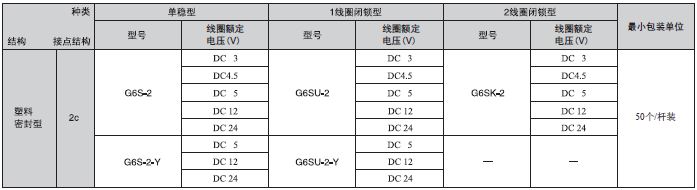

●印刷基板用端子型標準型號

注.訂購時，請注明線圈額定電壓（V）。
例：G6S-2 DC3
此外，交付時的包裝標記及標注的電壓規格為□□VDC。


額定值
操作線圈/單穩型

注. ?
*1. 額定電流、線圈電阻是線圈溫度在+23℃時的值，公差為±10%。
*2. 動作特性為線圈溫度在+23℃時的值。
*3. 最大容許電壓為繼電器線圈能夠施加的電壓的最大值。
操作線圈/1繞組閉鎖型

注. ?
*1. 額定電流、線圈電阻是線圈溫度在+23℃時的值，公差為±10%。
*2. 動作特性為線圈溫度在+23℃時的值。
*3. 最大允許電壓為繼電器線圈能承受的電壓的最大值。
操作線圈/2繞組閉鎖型

注. ?
*1. 額定電流、線圈電阻是線圈溫度在+23℃時的值，公差為±10%。
*2. 動作特性為線圈溫度在+23℃時的值。
*3. 最大允許電壓為繼電器線圈能承受的電壓的最大值。

■?性能

注. 上述為初始值。
*1. 測量條件：根據電壓下降法，在DC1V?10mA的條件下。
*2. (?)內的值為實際值。
*3. 測量條件：用DC500V兆歐表測量，位置與測量耐壓時相同。
*4. 該值是開關頻度120次/min時的值，接觸電阻的故障判定值50Ω。
??該值根據開關頻度、使用環境不同會有所變化，請事先確認實際使用條件后再使用。
單穩型
G6S-2F
G6S-2F-Y
?G6S-2F G6S-2F-Y:外形1
注1. 一般尺寸公差為±0.3mm。 注2. 端子間水平差在0.1mm以下。
印刷基板加工尺寸(TOP VIEW)
?尺寸公差±0.1mm。
?G6S-2F G6S-2F-Y:外形2

 端子配置/內部連接圖(TOP VIEW)

?G6S-2F G6S-2F-Y:外形3

注.請注意線圈極性。

G6S-2G
G6S-2G-Y
?G6S-2G G6S-2G-Y:外形1
注1. 一般尺寸公差為±0.3mm。 注2. 端子間水平差在0.1mm以下。
印刷基板加工尺寸(TOP VIEW)
?尺寸公差±0.1mm。
?G6S-2G G6S-2G-Y:外形2

 端子配置/內部連接圖(TOP VIEW)

G6S-2G G6S-2G-Y:外形3

注.請注意線圈極性。


?G6S-2
? G6S-2-Y
?G6S-2 G6S-2-Y:外形1
注. 一般尺寸公差為±0.3mm。
印刷基板加工尺寸(BOTTOM VIEW)
?尺寸公差±0.1mm。
?G6S-2 G6S-2-Y:外形2

 端子配置/內部連接圖(BOTTOM VIEW)

G6S-2 G6S-2-Y:外形3

注.請注意線圈極性。

1繞組閉鎖型
G6SU-2F
?G6SU-2F:外形1
注1. 一般尺寸公差為±0.3mm。 注2. 端子間水平差在0.1mm以下。
印刷基板加工尺寸(TOP VIEW)
?尺寸公差±0.1mm。
?G6SU-2F:外形2
?
 		端子配置/內部連接圖(TOP VIEW)

?G6SU-2F:外形3

注.請注意線圈極性。


?G6SU-2G
?G6SU-2G:外形1
注. 一般尺寸公差為±0.3mm。
印刷基板加工尺寸(TOP VIEW)
?尺寸公差±0.1mm。
?G6SU-2G:外形2

 端子配置/內部連接圖(TOP VIEW)

?G6SU-2G:外形3

注.請注意線圈極性。


?G6SU-2
?G6SU-2:外形1
注. 一般尺寸公差為±0.3mm。
印刷基板加工尺寸(BOTTOM VIEW)
?尺寸公差±0.1mm。
?G6SU-2:外形2

 端子配置/內部連接圖(BOTTOM VIEW)

G6SU-2:外形3

注.請注意線圈極性。

2繞組閉鎖型
G6SK-2F
?G6SK-2F:外形1
注1. 一般尺寸公差為±0.3mm。 注2. 端子間水平差在0.1mm以下。
印刷基板加工尺寸(TOP VIEW)
?尺寸公差±0.1mm。
?G6SK-2F:外形2

 端子配置/內部連接圖(TOP VIEW)

?G6SU-2F:外形3

注.請注意線圈極性。

G6SK-2G
?G6SK-2G:外形1
注1. 一般尺寸公差為±0.3mm。 注2. 端子間水平差在0.1mm以下。
印刷基板加工尺寸(TOP VIEW)
?尺寸公差±0.1mm。
?G6SK-2G:外形2

 端子配置/內部連接圖(TOP VIEW)

?G6SK-2G:外形3??

注.請注意線圈極性。

G6SK-2
?G6SK-2:外形1
注. 一般尺寸公差為±0.3mm。
印刷基板加工尺寸(BOTTOM VIEW)
尺寸公差±0.1mm。
?G6SK-2:外形2
?
 		端子配置/內部連接圖(BOTTOM VIEW)

G6SK-2:外形3

注.請注意線圈極性。
