潺林電子為您介紹固態繼電器應用范圍在于哪些方面？

調壓應用

SSR，TSR調壓型模塊，可采用外配模擬量信號來觸發模塊就可實現線性可調輸出電壓。例如，PLC或控溫儀輸出模擬量信號：1-5V，4-20mA，0-10V的觸發系統。國產單相三相可控硅觸發板，配合可控硅，也可以外配模擬量信號來調節觸發板，觸發板再觸發模塊就可實現線性可調輸出電壓，控制可控硅導通角，以達到調壓之目的。

交流調功應用

“交流調功”是一種Z型SSR普遍采用的方法，也能實現PID調節。即在固定周期內，控制交流正弦電流半波個數，達到調功目的。模擬電路常采用電壓比較器，將一個固定周期的鋸齒電壓和來自前級誤差電壓作比較，輸出方波實現調節，如圖3所示。在計算機上采用計時算法，產生可調的方波脈沖擊來實現。例如日本的SHIMADEW和OMRON公司的SR22、FD20、E5系列智能化控溫產品，配合Z型SSR，實現自適應“自動翻轉”控制，即通過計算機產生擾動，算出最佳PID控制參數。

三湘電流控制

HS系列SSR產品，可直接用于三相電機的控制。最簡單的方法，是采用2只SSR作電機通斷控制，4只SSR作電機換相控制，第三相不控制。

作為電機換向時應注意，由于電機的運動慣性，必須在電機停穩后才能換向，以避免產生類似電機堵轉情況，引起的較大沖擊電壓和電流。在控制電路設計上，要注意任何時刻都不應產生換相SSR同時導通的可能性。上下電時序，應采用先加后斷控制電路電源，后加先斷電機電源的時序。換向SSR之間，不能簡單地采用反相器連接方式，以避免在導通的SSR未關斷，另一相SSR導通引起的相間短路事故。此外，電機控制中的保險、缺相和溫度繼電器，也是保證系統正常工作的保護裝置。

1. 用途個別分類

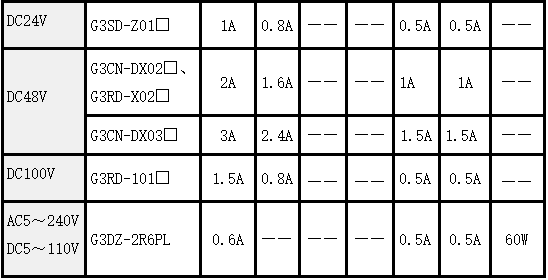

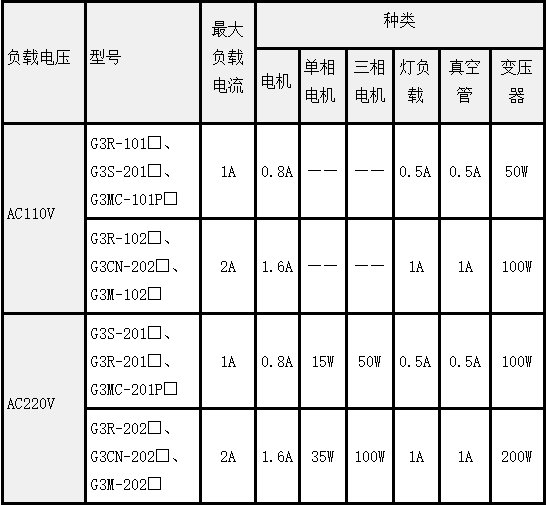

2. SSR個別適用負載例

＊變壓器負載的場合、接通電源1/2以下使用。注.SSR的最大負載電流由假象的阻性負載單品安裝的狀態來決定。 但實際使用狀態下，電源電壓的變動及控制柜內空間可能會比實驗時的條件更差。
