LY2F中間繼電器

LY2F中間繼電器

產品分類:歐姆龍中間繼電器
產品說明:電弧屏障裝備高絕緣強度(AC2,000V)

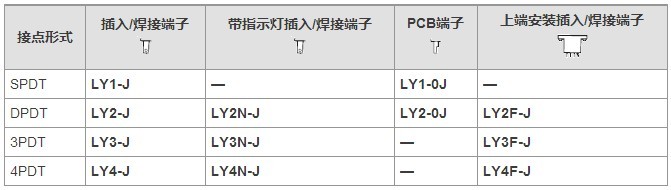

  • 種類
  • 額定/性能
  • 外形尺寸
  • 注意事項

種類

線圈額定值

LY1J/LY1-0J/LY2J/LY2NJ/LY2-0J/LY2FJ


額定電壓 額定電流(mA) 線圈電阻(Ω) 電感(參考值) 動作電壓(V) 復位電壓(V) 最大容許電壓(V) 功耗?
(約)
50Hz 60Hz Arm.OFF Arm.ON 額定電壓的%
AC 6V 214.1mA 183mA 12.2Ω 0.04H 0.08H 80%以下 30%以上 額定電壓的110% 1.0~1.2VA
(60Hz)
12V 106.5mA 91mA 46Ω 0.17H 0.33H
24V 53.8mA 46mA 180Ω 0.69H 1.30H
50V 25.7mA 22mA 788Ω 3.22H 5.66H
100/110V 11.7/12.9mA 10/11mA 3,750Ω 14.5H 24.6H 0.9~1VA?
(60Hz)
110/120V 9.9/10.8mA 8.4/9.2mA 4,430Ω 19.2H 32.1H
200/220V 6.2/6.8mA 5.3/5.8mA 12,950Ω 54.7H 94.1H
220/240V 4.8/5.3mA 4.2/4.6mA 18,790Ω 83.5H 136H
DC 6V 150mA 40Ω 0.16H 0.33H 10%以上 0.9W
12V 75mA 150Ω 0.73H 1.37H
24V 36.9mA 650Ω 3.20H 5.72H
48V 18.5mA 2,600Ω 10.6H 21.0H
100/110V 9.1mA/10mA 11,000Ω 45.6H 86.2H

上端安裝繼電器

LY2FJ

LYJ 外形尺寸 10

注:LY2FJ為8個φ3孔。
