HF2100 功率繼電器

HF2100 功率繼電器

產品分類：宏發功率繼電器
產品說明：30A觸點切換能力 · 觸點與線圈間介質耐壓2.5kV · UL絕緣等級：F級絕緣等級可供選擇 · 塑封型和防塵罩型可供選擇 · 印制板式引出腳，觸點快連接式引出 · 環保產品 (符合RoHS) · 外形尺寸：(32 x 27.5 x 28.0) mm
  • 種類
  • 額定/性能

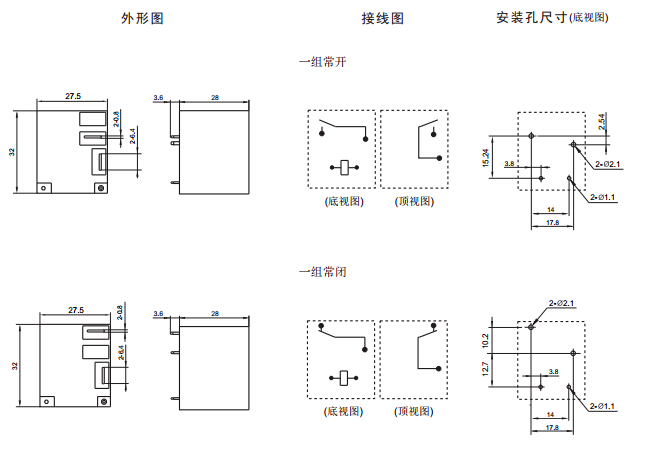

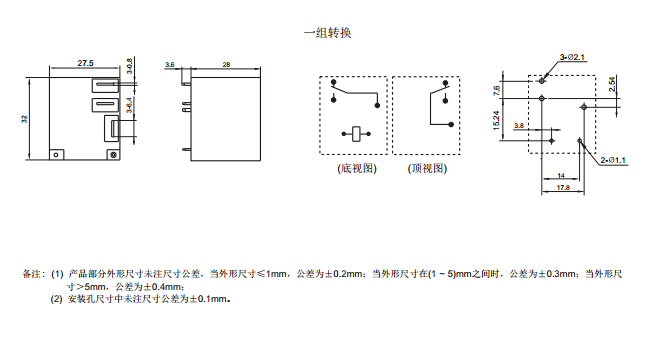

  • 外形尺寸
  • 注意事項
小型大功率繼電器
產品型號：HF2100
· 30A觸點切換能力
· 觸點與線圈間介質耐壓2.5kV
· UL絕緣等級：F級絕緣等級可供選擇
· 塑封型和防塵罩型可供選擇
· 印制板式引出腳，觸點快連接式引出
· 環保產品 (符合RoHS)
· 外形尺寸：(32 x 27.5 x 28.0) mm
觸點參數
　觸點形式： 1H,1Z ,1D
　觸點材料： AgCdO
　觸點負載： 1H: 30A 240VAC/20A 30VDC
1D: 15A 240VAC/10A 30VDC
1Z: 20A/10A 240VAC/30VDC
　最大切換電壓 ： 277VAC / 30VDC
　最大切換功率： 7200VA / 600W
　機械耐久性： 1×107次
　電耐久性： 1×105次(詳見安全認證報告)

　線圈參數
　額定電壓： (5~110)VDC
　額定線圈功率： 0.9W
　性能參數
　絕緣電阻： 1000MΩ
介質耐壓
(線圈與觸點間)： 		2500VAC
　動作時間(max.)： 15ms
　釋放時間(max.)： 10ms
　溫度范圍： -55℃ ~ 85℃
　引出端方式： PCB直插式(THT)??快連接式(QC)?
