HF14FW 功率繼電器

HF14FW 功率繼電器

產品分類：宏發功率繼電器
產品說明：20A觸點切換能力 · 線圈與觸點間耐壓為4kV · 滿足VDE0700/0631加強絕緣要求 · 具有一組常開、轉換、常閉觸點形式 · 塑封型和防塵罩型可供選擇 · 配有多種插座可供選擇 · UL絕緣等級: F級絕緣等級可供選擇 · 環保產品 (符合RoHS) · 外形尺寸：(29.0 x 13.0 x 26.5) mm
  • 種類
  • 額定/性能

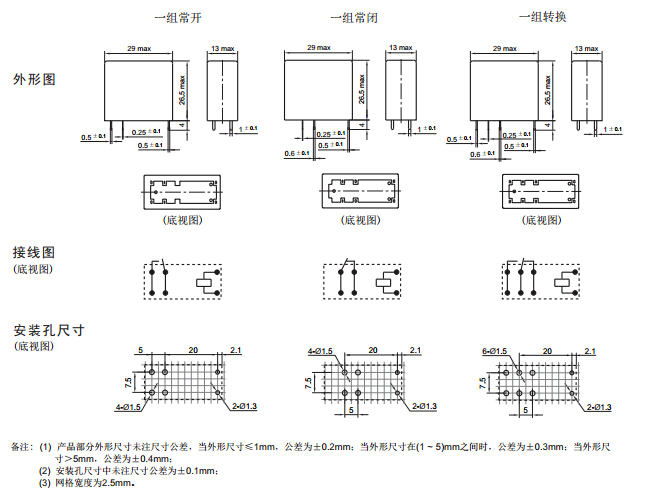

  • 外形尺寸
  • 注意事項
小型大功率繼電器
產品型號：HF14FW
· 20A觸點切換能力
· 線圈與觸點間耐壓為4kV
· 滿足VDE0700/0631加強絕緣要求
· 具有一組常開、轉換、常閉觸點形式
· 塑封型和防塵罩型可供選擇
· 配有多種插座可供選擇
· UL絕緣等級: F級絕緣等級可供選擇
· 環保產品 (符合RoHS)
· 外形尺寸：(29.0 x 13.0 x 26.5) mm
觸點參數
　觸點形式： 1H,1Z,1D
　觸點材料： AgSnO2?, AgCdO
　觸點負載： 阻性:16A 277VAC/24VDC
1HP 240VAC
TV-8 125VAC (常開觸點)
　最大切換電壓 ： 277VAC / 30VDC
　最大切換功率： 5540VA / 480W
　機械耐久性： 1×107次

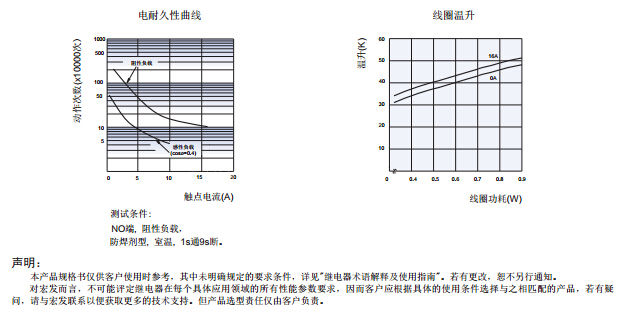

　電耐久性： 1×105次

　線圈參數
　額定電壓： (5~60)VDC
　額定線圈功率： 0.53W, 0.72W
　性能參數
　絕緣電阻： 1000MΩ
介質耐壓
(線圈與觸點間)： 		4000VAC
　動作時間(max.)： 15ms
　釋放時間(max.)： 5ms
　溫度范圍： -40℃ ~ 85℃
　引出端方式： PCB直插式(THT)?
