HF115FP 功率繼電器

HF115FP 功率繼電器

產品分類：宏發功率繼電器
產品說明：· 觸點切換能力: 1Z為16A、2Z為8A · 線圈與觸點間耐壓為5kV，爬電距離為8mm · 滿足VDE0700/0631加強絕緣要求 · 帶手動測試按鈕，電氣、機械指示板 · 配有多種插座可供選擇 · 環保產品 (符合RoHS) · 外形尺寸：(29.0 x 13.0 x 25.5) mm
  • 種類
  • 額定/性能
  • 外形尺寸
  • 注意事項
小型大功率繼電器
產品型號：HF115FP
· 觸點切換能力: 1Z為16A、2Z為8A
· 線圈與觸點間耐壓為5kV，爬電距離為8mm
· 滿足VDE0700/0631加強絕緣要求
· 帶手動測試按鈕，電氣、機械指示板
· 配有多種插座可供選擇
· 環保產品 (符合RoHS)

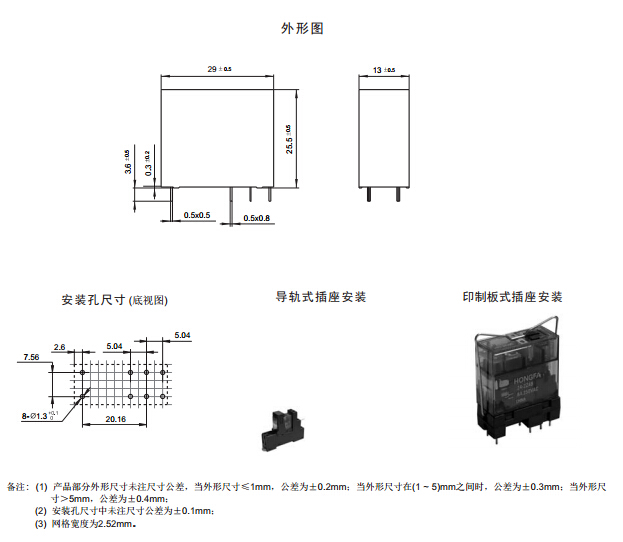

· 外形尺寸：(29.0 x 13.0 x 25.5) mm
觸點參數

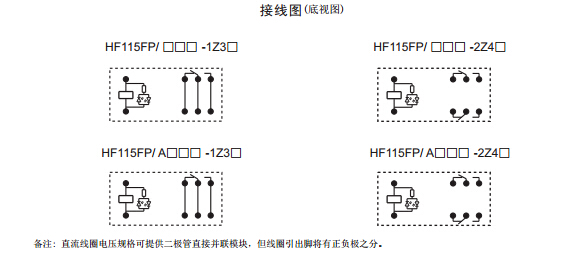

　觸點形式： 1Z,2Z
　觸點材料： AgNi
　觸點負載： 1Z:16A 250VAC
2Z:8A 250VAC

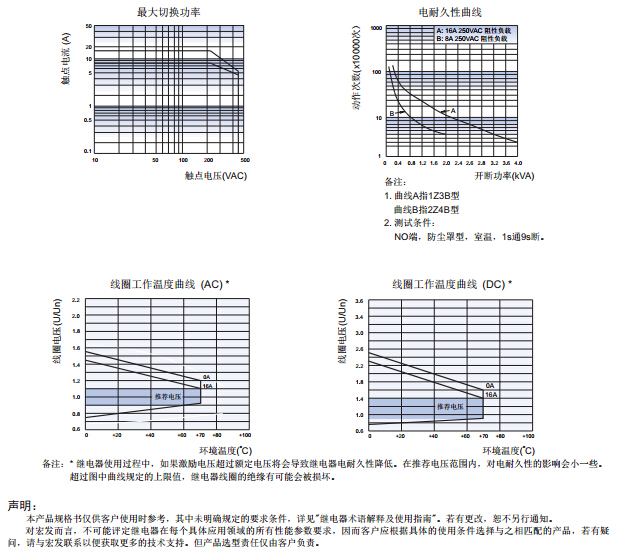

　最大切換電壓 ： 440VAC
　最大切換功率： 1Z:4000VA
2Z:2000VA
　機械耐久性： 5×106次
　電耐久性： ?

　線圈參數
　額定電壓： (12~110)VDC
(24~230)VAC
　額定線圈功率： 0.75VA, 0.4W
　性能參數
　絕緣電阻： 1000MΩ
介質耐壓
(線圈與觸點間)： 		5000VAC
　動作時間(max.)： 15ms(直流型)
　釋放時間(max.)： 8ms(直流型)
　溫度范圍： -40℃ ~ 70℃
　引出端方式： PCB直插式(THT)
