HF115F-Q 功率繼電器
產品分類：宏發功率繼電器
產品說明：· 20A觸點切換能力
· 低高度，僅為15.7mm
· 線圈與觸點間介質耐壓5kV
· 溫度可達 125 ℃
· 爬電距離大于8mm
· 滿足VDE0700/0631加強絕緣要求
· UL94 V-0 等級
· UL絕緣等級：F級
· 可提供符合IEC60335-1標準產品
· 具有立式、臥式兩種引出端結構
· 環保產品 (符合RoHS)
· 外形尺寸：立式：(41...
- 種類
- 額定/性能
- 外形尺寸
- 注意事項
|
小型大功率直流繼電器
|
產品型號：HF115F-Q
|
· 20A觸點切換能力
· 低高度，僅為15.7mm
· 線圈與觸點間介質耐壓5kV
· 溫度可達 125 ℃
· 爬電距離大于8mm
· 滿足VDE0700/0631加強絕緣要求
· UL94 V-0 等級
· UL絕緣等級：F級
· 可提供符合IEC60335-1標準產品
· 具有立式、臥式兩種引出端結構
· 環保產品 (符合RoHS)

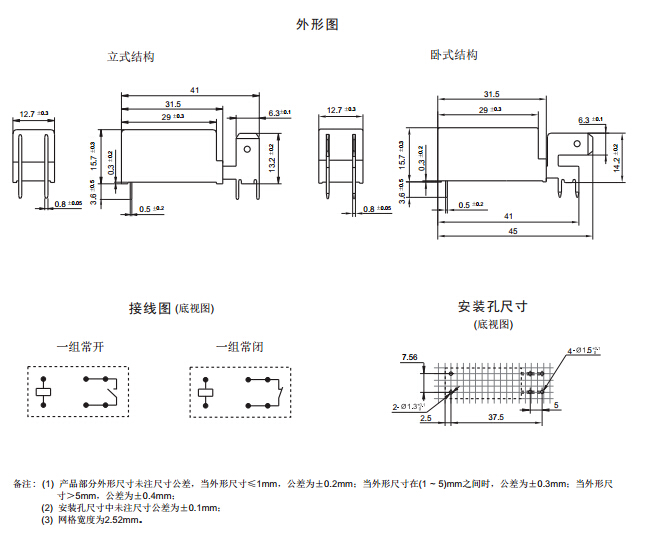

· 外形尺寸：立式：(41.0 x 12.7 x 15.7) mm
臥式：(45.0 x 12.7 x 15.7) mm
|
|
觸點參數
|
|
觸點形式：
|
1H,1D
|
|
觸點材料：
|
AgSnO2?, AgNi
|
|
觸點負載：
|
20A 250VAC
|
|
最大切換電壓 ：
|
440VAC / 300VDC
|
|
最大切換功率：
|
5000VA
|
|
機械耐久性：
|
1×107次
|
|
電耐久性：
|
1×105次
|
|
線圈參數
|
|
額定電壓：
|
(5~110)VDC
|
|
額定線圈功率：
|
0.4W
|
|
|

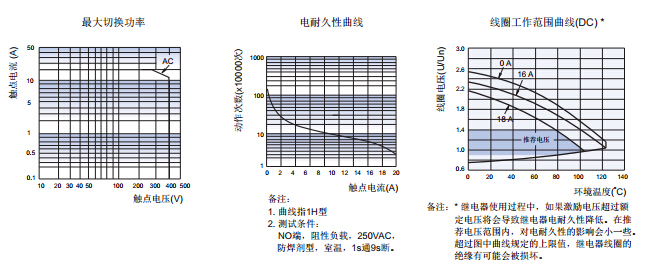

性能參數
|
|
絕緣電阻：
|
1000MΩ
|
介質耐壓
(線圈與觸點間)：
|
5000VAC
|
|
動作時間(max.)：
|
15ms
|
|
釋放時間(max.)：
|
8ms
|
|
溫度范圍：
|
-40℃ ~ 125℃
|
|
引出端方式：
|
?THT和QC組合式
|
|
