HF115F-A 功率繼電器
產品分類:宏發功率繼電器
產品說明:· 交流型線圈規格
· 16A觸點切換能力
· 低高度:15.7mm
· 線圈與觸點間耐壓為5kV,爬電距離為10mm
· 滿足VDE0700/0631加強絕緣要求
· 可提供符合IEC60335-1標準產品
· 塑封型和防焊劑型可供選擇
· 配有多種插座可供選擇
· UL絕緣等級:F級
· 環保產品 (符合RoHS)
· 外形尺寸:(29.0 x 12.7 x 15.7)...
小型大功率交流繼電器
|
產品型號:HF115F-A
|
· 交流型線圈規格
· 16A觸點切換能力
· 低高度:15.7mm
· 線圈與觸點間耐壓為5kV,爬電距離為10mm
· 滿足VDE0700/0631加強絕緣要求
· 可提供符合IEC60335-1標準產品
· 塑封型和防焊劑型可供選擇
· 配有多種插座可供選擇
· UL絕緣等級:F級
· 環保產品 (符合RoHS)

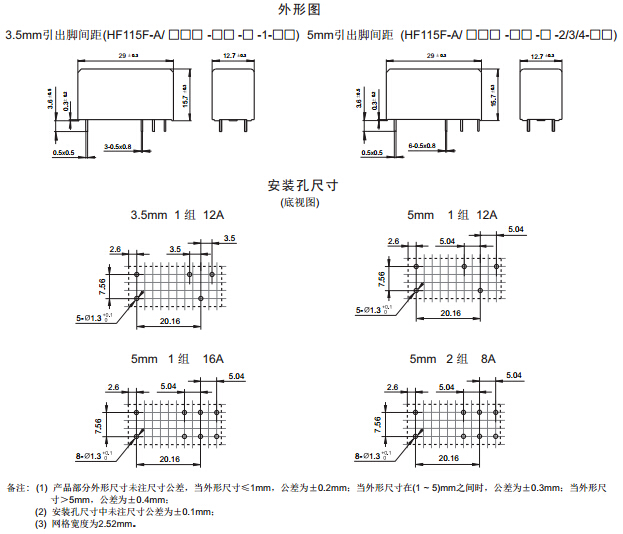

· 外形尺寸:(29.0 x 12.7 x 15.7) mm
|
觸點參數
|

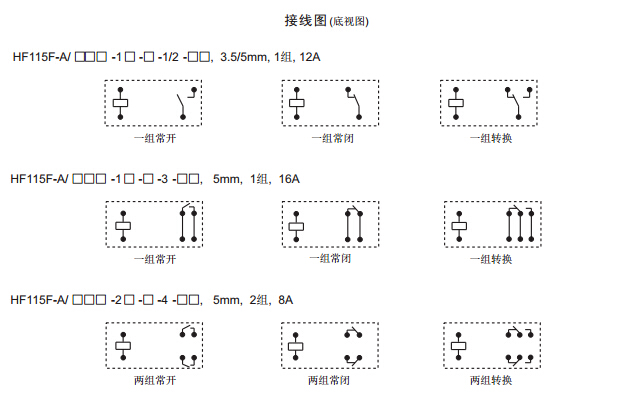

觸點形式:
|
1H,2H,1Z,2Z,1D,2D
|
觸點材料:
|
AgSnO2, AgNi, AgCdO
|
觸點負載:
|
1H,1D,1Z:16A 250VAC 12A 250VAC
2H,2D,2Z:8A 250VAC
|
最大切換電壓 :
|
440VAC / 300VDC
|

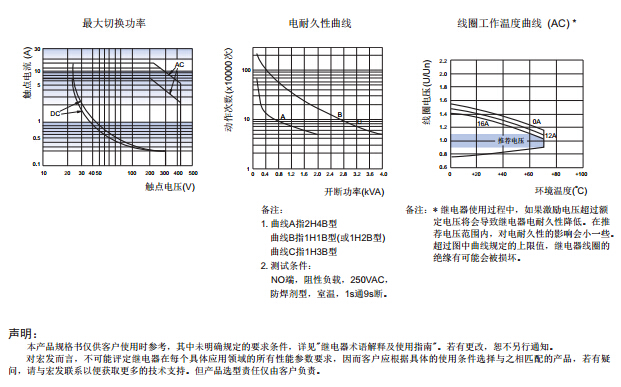

最大切換功率:
|
1H,1D,1Z:3000VA/4000VA
2H,2D,2Z:2000VA
|
機械耐久性:
|
1×106次
|
電耐久性:
|
5×104次
|
線圈參數
|
額定電壓:
|
?(24~230)VAC
|
額定線圈功率:
|
0.75VA
|
|
性能參數
|
絕緣電阻:
|
1000MΩ
|
介質耐壓
(線圈與觸點間):
|
5000VAC
|
動作時間(max.):
|
|
釋放時間(max.):
|
|
溫度范圍:
|
-40℃ ~ 70℃
|
引出端方式:
|
PCB直插式(THT) ?
|
|
