HF115F 功率繼電器

HF115F 功率繼電器

產品分類：宏發功率繼電器
產品說明：· 16A觸點切換能力 · 低高度，僅為15.7mm · 線圈與觸點間介質耐壓5kV · 爬電距離為10mm · 滿足VDE0700/0631加強絕緣要求 · 可提供符合IEC60335-1標準產品 · 可提供滿足回流焊使用要求產品 · 多種觸點形式可供選擇 · 配有多種插座可供選擇 · UL絕緣等級：F級絕緣等級可供選擇 · 環保產品 (符合RoHS)...
  • 種類
  • 額定/性能

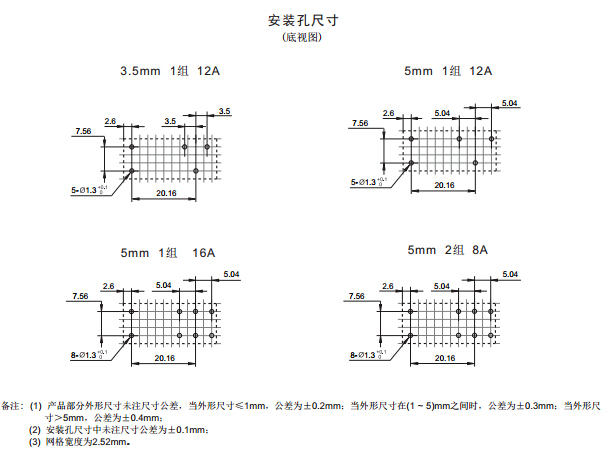

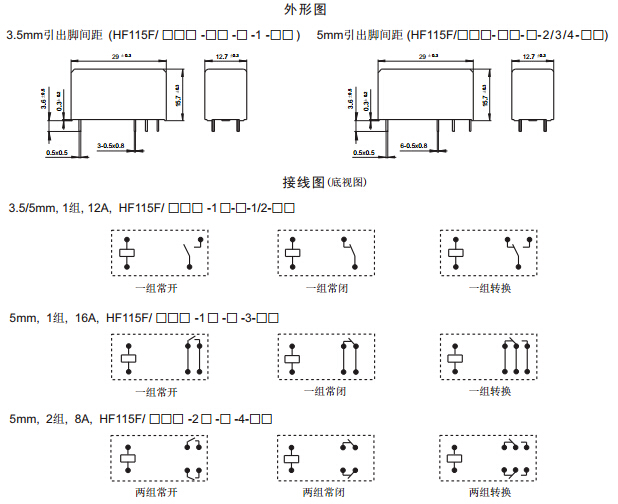

  • 外形尺寸
  • 注意事項
小型大功率直流繼電器
產品型號：HF115F
· 16A觸點切換能力
· 低高度，僅為15.7mm
· 線圈與觸點間介質耐壓5kV
· 爬電距離為10mm
· 滿足VDE0700/0631加強絕緣要求
· 可提供符合IEC60335-1標準產品
· 可提供滿足回流焊使用要求產品
· 多種觸點形式可供選擇
· 配有多種插座可供選擇
· UL絕緣等級：F級絕緣等級可供選擇
· 環保產品 (符合RoHS)
· 外形尺寸：(29.0 x 12.7 x 15.7) mm
觸點參數
　觸點形式： 1H,2H,1Z,2Z,1D,2D
　觸點材料： AgNi, AgCdO, AgSnO2
　觸點負載： 1H,1D,1Z:16A 250VAC
12A 250VAC
2H,2D,2Z:8A 250VAC
　最大切換電壓 ： 440VAC / 300VDC
　最大切換功率： 1H,1D,1Z:3000VA/4000VA
2H,2D,2Z:2000VA
　機械耐久性： 1×107次
　電耐久性： 1×105次

　線圈參數
　額定電壓： (5~110)VDC
　額定線圈功率： 0.4W
　性能參數
　絕緣電阻： 1000MΩ
介質耐壓
(線圈與觸點間)： 		5000VAC
　動作時間(max.)： 15ms
　釋放時間(max.)： 8ms
　溫度范圍： -40℃ ~ 85℃
　引出端方式： PCB直插式(THT) ?
