HF152FD 功率繼電器

HF152FD 功率繼電器

產品分類：宏發功率繼電器
產品說明：· 20A 觸點切換能力 · 環境溫度可達105℃ · 高溫負載: 17A 277VAC 105℃ · 具有一組常開、一組轉換觸點形式 · 單引出腳、雙引出腳兩種,引出端形式 有效降低引腳溫升 · 可提供符合EN60335-1標準的產品 · UL絕緣等級：F級絕緣等級可供選擇 · 環保產品 (符合RoHS) · 外形尺寸：(21.2 x 16.0 x 20.6) mm
  • 種類
  • 額定/性能
  • 外形尺寸
  • 注意事項
超小型大功率繼電器
產品型號：HF152FD
· 20A 觸點切換能力
· 環境溫度可達105℃
· 高溫負載: 17A 277VAC 105℃
· 具有一組常開、一組轉換觸點形式

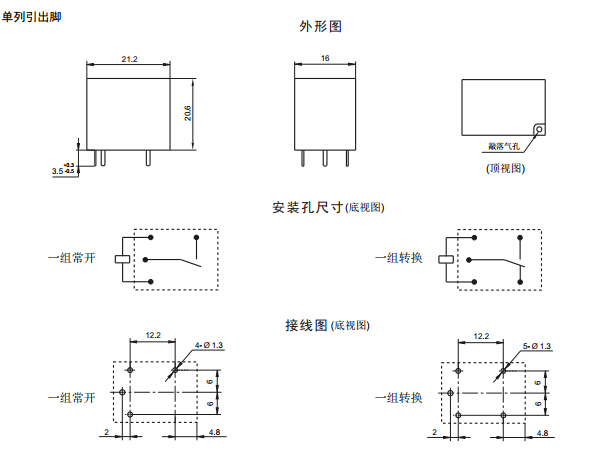

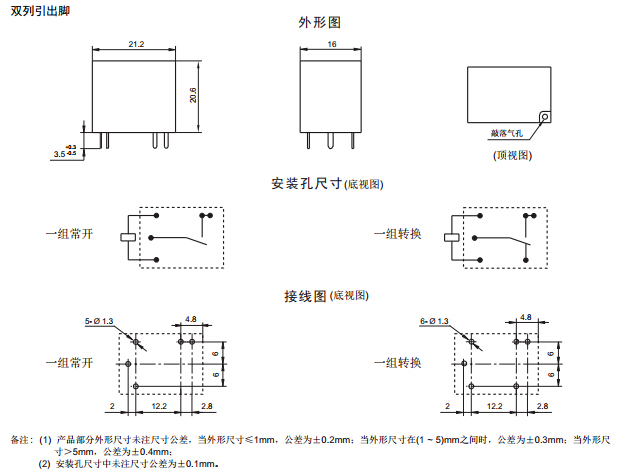

· 單引出腳、雙引出腳兩種,引出端形式
有效降低引腳溫升
· 可提供符合EN60335-1標準的產品
· UL絕緣等級：F級絕緣等級可供選擇
· 環保產品 (符合RoHS)
· 外形尺寸：(21.2 x 16.0 x 20.6) mm
觸點參數
　觸點形式： 1H,1Z
　觸點材料： AgSnO2?, AgNi
　觸點負載： 1H:7A 400VAC
17A 277VAC
20A 125VAC
1Z: NO:17A 277VAC
NC:10A 277VAC
　最大切換電壓 ： 400VAC

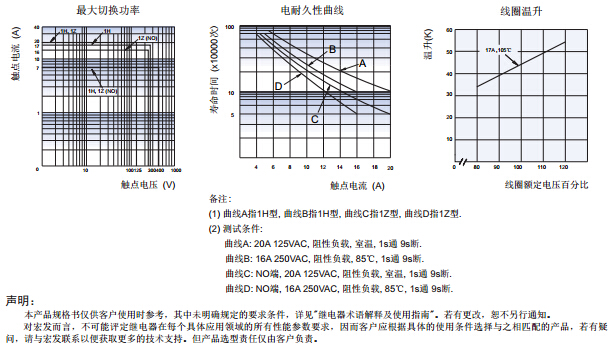

　最大切換功率： 4700VA
　機械耐久性： 1×107次
　電耐久性：
1H 1 x 105次
1Z 5 x 104次

　線圈參數
　額定電壓： (3~48)VDC
　額定線圈功率： 0.36W
　性能參數
　絕緣電阻： 1000MΩ
介質耐壓
(線圈與觸點間)： 		2500VAC
　動作時間(max.)： 10ms
　釋放時間(max.)： 5ms
　溫度范圍： -40℃ ~ 105℃
　引出端方式： PCB直插式(THT)?
