HF3FA 功率繼電器

HF3FA 功率繼電器

產品分類：宏發功率繼電器
產品說明：· 15A觸點切換能力 · 阻燃等級UL94, V-0 · 可提供符合IEC60335-1標準產品 · 超小型、標準印制板引出腳 · 塑封型和防焊劑型可供選擇 · UL絕緣等級：F級絕緣等級可供選擇 · 環保產品 (符合RoHS) · 外形尺寸：(19.0 x 15.2 x 15.5) mm
  • 種類
  • 額定/性能

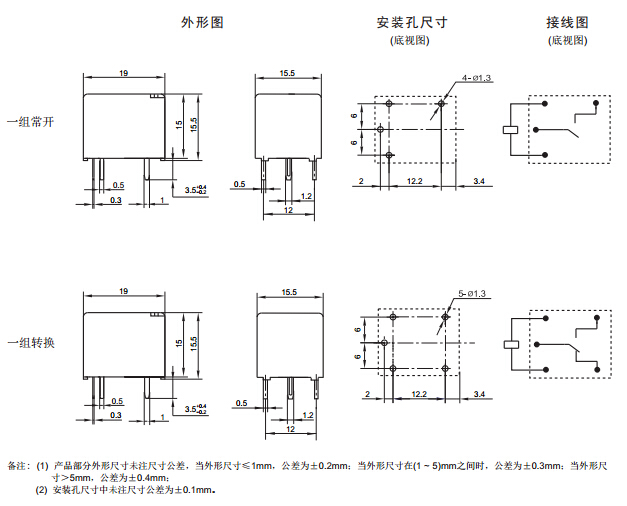

  • 外形尺寸
  • 注意事項
超小型大功率繼電器
產品型號：HF3FA
· 15A觸點切換能力
· 阻燃等級UL94, V-0
· 可提供符合IEC60335-1標準產品
· 超小型、標準印制板引出腳
· 塑封型和防焊劑型可供選擇
· UL絕緣等級：F級絕緣等級可供選擇
· 環保產品 (符合RoHS)
· 外形尺寸：(19.0 x 15.2 x 15.5) mm
觸點參數
　觸點形式： 1H,1Z
　觸點材料： AgSnO2
　觸點負載： 1H: 10A 250VAC/28VDC
1Z: NO: 10A 250VAC/28VDC
NO/NC: 5A/5A 250VAC
　最大切換電壓 ： 277VAC/30VDC

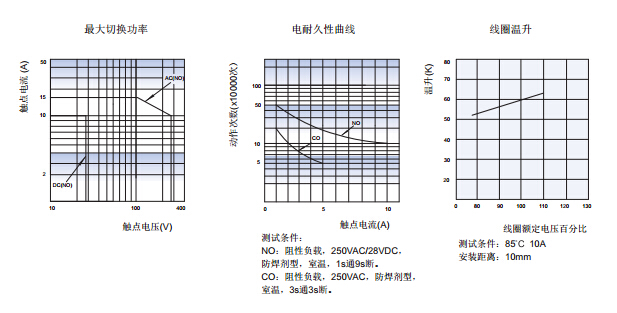

　最大切換功率： 2770VA / 300W
　機械耐久性： 1×107次
　電耐久性： 1 x 105次 (NO: 8A 250VAC)
5 x 104次 (NO: 10A 250VAC)

　線圈參數
　額定電壓： (3~48)VDC
　額定線圈功率： 0.36W
　性能參數
　絕緣電阻： 100MΩ
介質耐壓
(線圈與觸點間)： 		2500VAC
　動作時間(max.)： 10ms
　釋放時間(max.)： 5ms
　溫度范圍： -40℃ ~ 105℃
　引出端方式： PCB直插式(THT)?
